Apa Arti Sebenarnya "Ditempa dalam Baja" untuk Kinerja Bagian
Sebuah komponen adalah ditempa dalam baja ketika billet padat dikompresi di bawah tekanan tinggi — dengan palu, pengepresan, atau penempaan yang kacau — selagi cukup panas untuk berubah bentuk secara plastis tanpa retak. Hasilnya adalah bagian dengan aliran butir yang terdeformasi dan kontinyu yang mengikuti geometrinya, bukan pola butir acak atau terarah yang ditinggalkan oleh pengecoran atau pemesinan dari stok batangan.
Aliran butiran itulah yang menjadi alasan mengapa penempaan ditentukan untuk perangkat keras yang kritis terhadap keselamatan. Suku cadang baja yang ditempa biasanya menunjukkan ketangguhan benturan dan ketahanan lelah 20–30% lebih tinggi dibandingkan dengan paduan yang sama yang dicor atau dikerjakan dengan mesin, karena struktur serat internal logam menahan perambatan retak di sepanjang jalur beban, bukan melintasinya. Porositas dan rongga penyusutan yang umum terjadi pada pengecoran juga dihilangkan, karena proses penempaan menutup struktur ingot asli di bawah tekanan.
Penempaan dilakukan pada berbagai macam baja – mulai dari karbon biasa hingga baja tahan karat dan paduan maraging – namun mekanika, suhu, dan sifat yang dihasilkan sangat bervariasi tergantung pada jenis baja yang ditempa.
Jenis Baja Tempa: Bagaimana Kimia Paduan Mengubah Prosesnya
Tidak semua baja ditempa dengan cara yang sama. Kandungan paduan mengontrol tekanan aliran, lebar jendela suhu yang bisa diterapkan, dan bagaimana bagian tersebut perlu diberi perlakuan panas setelahnya. Keluarga utama yang digunakan dalam penempaan:
- Baja karbon biasa (1018, 1045, 1060) — paling mudah untuk ditempa, jendela pengerjaan panas yang lebar, digunakan untuk poros, pengencang, dan bagian struktural umum.
- Baja paduan rendah (4140, 4340, 8620) — penambahan kromium-molibdenum atau nikel meningkatkan kemampuan pengerasan; umum untuk roda gigi, gandar, dan poros engkol.
- Baja tahan karat (martensit 410/SS430, austenitik 304/316) — ketahanan terhadap korosi dengan jendela tempa yang lebih sempit dibandingkan baja karbon.
- Baja perkakas (D2, H13, A2) — kandungan paduan tinggi, ditempa pada suhu yang dikontrol ketat untuk menghindari segregasi karbida.
- Baja maraging (C300, C250) — paduan nikel-kobalt-molibdenum dengan karbon sangat rendah yang ditempa untuk ruang angkasa dan perkakas berperforma tinggi, diperkeras seiring bertambahnya usia, bukan dipadamkan.
Memilih kelompok yang tepat dimulai dengan kasus beban: paparan korosi mengarah ke baja tahan karat, rasio kekuatan terhadap berat yang ekstrim mengarah ke maraging, dan pembebanan mekanis secara umum biasanya dipenuhi oleh baja karbon paduan rendah dengan biaya material yang lebih murah.
Baja Tahan Karat SS430: Menempa Kelas Feritik
SS430 adalah baja tahan karat feritik (UNS S43000) mengandung sekitar 16–18% kromium tanpa kandungan nikel yang signifikan. Bahan ini bersifat magnetis, cukup tahan terhadap korosi, dan terutama tidak mengeras akibat perlakuan panas — kekuatannya hampir seluruhnya berasal dari pengerasan kerja dan kontrol struktur butiran selama penempaan, bukan dari siklus quench-and-temper.
Karena SS430 tidak memiliki efek penstabil austenit nikel, kisaran suhu penempaannya lebih sempit dibandingkan kualitas austenitik seperti 304 atau 316. Penempaan yang terlalu dingin berisiko retak karena butiran feritik menjadi kasar dan berkurangnya keuletan; menempa terlalu panas berisiko menyebabkan pertumbuhan butir berlebihan sehingga merusak ketangguhan bagian akhir. Praktek yang umum membuat SS430 tetap berada di dalam 1095–1230°C (2000–2250°F) kisaran, dengan penempaan akhir dilakukan di ujung bawah jendela tersebut untuk menyempurnakan ukuran butiran sebelum pendinginan.
Penempaan SS430 umum terjadi pada trim otomotif, perangkat keras dapur dan peralatan, komponen knalpot, dan perlengkapan industri yang agak korosif — aplikasi yang memerlukan ketahanan terhadap korosi sedang dan biaya lebih penting daripada kekuatan martensit atau nilai dupleks yang lebih tinggi.
C300 Maraging Steel: Penempaan untuk Kekuatan-ke-Berat Ekstrem
Baja maraging C300 adalah kelas maraging nikel 18% (komposisi kira-kira 18Ni-9Co-5Mo) yang dihargai karena menggabungkan kekuatan tarik yang sangat tinggi dengan ketangguhan patah yang baik — sifat-sifat yang sulit dihasilkan oleh baja paduan konvensional yang telah diperkeras secara menyeluruh. Karena baja maraging hampir tidak mengandung karbon, maka baja tersebut ditempa lebih seperti superalloy berbahan dasar nikel dibandingkan baja karbon: ketahanan terhadap deformasi tinggi, dan paduan tersebut sensitif terhadap penempaan di bawah batas waktu yang disarankan.
C300 biasanya ditempa antara 1095–1205°C (2000–2200°F) , dengan hati-hati untuk menghindari waktu perendaman yang lama yang menyebabkan butiran menjadi kasar, karena butiran kasar secara langsung mengurangi ketangguhan patah pada paduan ini. Setelah penempaan, C300 dianil dengan larutan dan kemudian dikeraskan dengan umur yang relatif rendah 480–510°C (900–950°F) — langkah penuaan inilah, bukan pendinginan, yang mengembangkan kombinasi khas paduan ini kekuatan tarik sekitar 1900–2050 MPa (275–300 ksi) dengan keuletan yang dapat digunakan.
Produk tempa C300 yang umum mencakup komponen roda pendaratan, kotak motor roket, perkakas berperforma tinggi, dan suku cadang kedirgantaraan atau pertahanan lainnya dengan penghematan berat yang membenarkan tingginya biaya premium paduan ini dibandingkan baja paduan konvensional.
Suhu untuk Penempaan Baja: Mengapa Jendela Penting
Setiap operasi penempaan dilakukan dalam tiga zona suhu: terlalu dingin untuk berubah bentuk tanpa retak, jendela pengerjaan panas yang bisa diterapkan, dan terlalu panas, di mana pertumbuhan butiran atau pembakaran merusak logam bahkan sebelum logam tersebut dipukul. Memperbaiki jendela ini adalah satu-satunya faktor terbesar yang memisahkan suara yang ditempa dan yang sudah rusak.
| Tipe Baja | Rentang Penempaan Khas | Risiko Utama di Luar Jangkauan |
|---|---|---|
| Karbon biasa (1045) | 1095–1260°C (2000–2300°F) | Dekarburisasi jika terlalu panas |
| Paduan rendah (4140) | 1095–1230°C (2000–2250°F) | Butir menjadi kasar, retak |
| SS430 tahan karat | 1095–1230°C (2000–2250°F) | Retak dingin, pertumbuhan butiran ferit |
| C300 maraging | 1095–1205°C (2000–2200°F) | Hilangnya ketangguhan patah akibat butiran kasar |
| Baja perkakas (H13) | 1040–1150°C (1900–2100°F) | Pemisahan karbida, pemeriksaan permukaan |
Sebagai aturan, operasi penempaan penyelesaian didorong ke batas bawah kisaran — hal ini menghaluskan struktur butiran tepat sebelum bagian tersebut mendingin, yang pada akhirnya menentukan ketangguhan dan umur kelelahan pada komponen akhir.
Batang Bulat Baja Tempa: Tempat Penempaan Batang Mengalahkan Penggulungan
Batang bundar baja yang ditempa diproduksi dengan penempaan billet dengan cetakan terbuka atau radial hingga diameter akhir, berbeda dengan batang canai panas, yang direduksi melalui serangkaian lintasan rolling mill. Perbedaan ini paling penting dalam aplikasi diameter besar dan tegangan tinggi: batangan tempa mengkonsolidasikan struktur ingot asli secara lebih menyeluruh, memberikan tingkat kesehatan pusat yang lebih baik dan aliran butiran yang lebih seragam melalui seluruh penampang — sesuatu yang sulit dicapai melalui proses penggulungan ketika diameter batangan naik di atas sekitar 150–200 mm.
Hal ini menjadikan batang bundar tempa sebagai stok awal pilihan untuk suku cadang yang akan ditempa, dikerjakan, atau diubah lebih lanjut — blanko poros, pinion besar, komponen bejana tekan, dan perangkat keras lepas pantai/laut di mana pengujian ultrasonik untuk kesehatan internal merupakan persyaratan pembelian.
Batangan bundar yang ditempa tersedia dalam rangkaian paduan luas yang sama dengan produk tempa lainnya — karbon, paduan, tahan karat (termasuk SS430), dan kualitas maraging seperti C300 — dengan diameter, toleransi panjang, dan penyelesaian permukaan (tempa hitam, pembubutan kasar, atau kupas/poles) yang ditentukan agar sesuai dengan proses pemesinan hilir.
Produk Baja Tempa : Mencocokkan Geometri dengan Metode Penempaan
Selain batangan bundar, produk baja tempa memiliki beragam bentuk, masing-masing disesuaikan dengan metode penempaan tertentu:
- Penempaan mati terbuka — poros, cincin, balok, dan bagian besar khusus yang dibentuk antara cetakan datar atau sederhana; terbaik untuk geometri volume rendah atau besar.
- Penempaan cetakan tertutup (cetakan cetakan). — roda gigi, flensa, batang penghubung, dan bentuk jaring dekat lainnya yang diproduksi dalam rongga cetakan yang sesuai untuk pengoperasian volume tinggi.

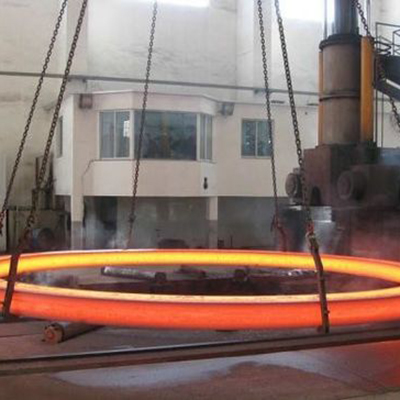

- Cincin yang digulung mulus — bantalan balapan, flensa, dan roda gigi kosong, dibentuk dengan menggulung cincin bentuk awal donat yang ditempa untuk aliran butiran melingkar yang berkelanjutan.
- Penempaan yang kesal — kepala baut, batang katup, dan bagian lain dengan bagian yang diperbesar secara lokal yang dibentuk oleh kompresi aksial.
- Penempaan presisi / hampir bersih — braket ruang angkasa dan komponen baja maraging seperti suku cadang C300, ditempa mendekati bentuk akhir untuk meminimalkan pengerjaan material paduan tinggi yang mahal.
Pertanyaan Umum
Apakah SS430 lebih kuat dari baja maraging C300?
SS430 biasanya mencapai kekuatan tarik sekitar 450–620 MPa dalam kondisi anil atau pengerasan ringan, sedangkan C300 yang diperkeras usia mencapai sekitar 1900–2050 MPa — tiga kali lebih tinggi. SS430 dipilih karena ketahanan terhadap korosi dan biaya, bukan kekuatan puncak.
Mengapa SS430 tidak dapat dikeraskan dengan perlakuan panas seperti grade stainless lainnya?
Sebagai kelas feritik, SS430 tidak mengalami transformasi austenit menjadi martensit seperti yang diandalkan oleh baja tahan karat martensit (seperti 410 atau 420) untuk pengerasan quench. Sifat mekanisnya ditentukan terutama melalui penempaan, anil, dan pengerasan kerja, bukan perlakuan panas.
Apa yang terjadi jika baja ditempa di bawah suhu minimumnya?
Di bawah jendela yang bisa dikerjakan, baja kehilangan keuletannya dan beban tempa yang diperlukan untuk merusaknya meningkat tajam. Hasilnya biasanya berupa retakan permukaan, retakan internal, atau patahan langsung pada benda kerja, bersamaan dengan percepatan keausan cetakan akibat tekanan pembentukan yang lebih tinggi.
Apakah batangan baja bulat yang ditempa harganya lebih mahal daripada batangan canai panas?
Umumnya ya, per kilogram, karena adanya langkah pemrosesan tambahan dan kontrol kualitas yang lebih ketat. Premi biasanya dibenarkan dalam diameter besar atau aplikasi kritis di mana kesehatan internal dan keseragaman aliran butiran mengurangi risiko kegagalan dalam layanan.
